21.31.023 Колесо направляющее ГТТ

Каталог
ЗАПЧАСТИ ДЛЯ МТЛБ, ГАЗ-71, ГАЗ-34039 И ИХ АНАЛОГАМ
Ходовая часть. Колесо направляющее с натяжным устройством
новинка

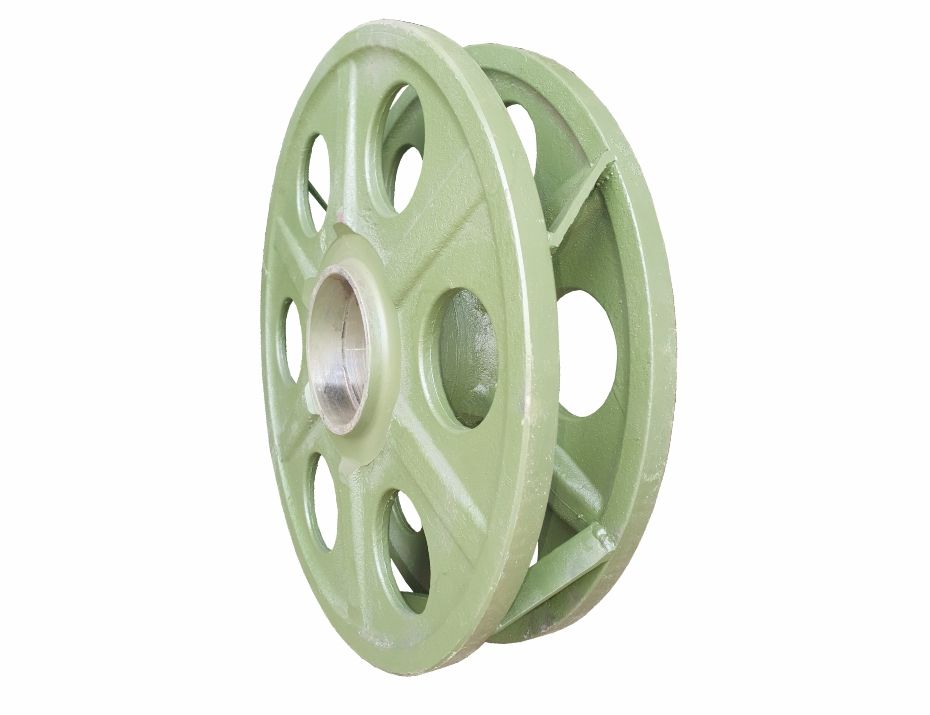

21.31.023 Колесо направляющее ГТТ
21.31.023 Колесо направляющее ГТТ
Оформить заказ
Оформить заказ

Аналогичные артикулы:
21.31.023-1
4511.31.199.00
Для техники: ГТТ и аналоги на их базе, ГТ-ТР, Марал, Тегерек

Размер, мм: 510х510х120
Вес, кг: ~ 45
Сталь: 40Х или аналог согласно классификации
Твердость: HB 170 - 229
Данная деталь производится и продается для использования на гражданской технике и на территории Российской Федерации.

Аналогичные артикулы:
21.31.023-1
4511.31.199.00
Для техники: ГТТ и аналоги на их базе, ГТ-ТР, Марал, Тегерек

Размер, мм: 510х510х120
Вес, кг: ~ 45
Сталь: 40Х или аналог согласно классификации
Твердость: HB 170 - 229
Данная деталь производится и продается для использования на гражданской технике и на территории Российской Федерации.
Описание
Комментарии
0
Описание

Колесо направляющее одно из основных частей узла - колесо направляющее с натяжным устройтсво.
Колесо направляющее с натяжным устройтсво предназначено для обеспечения требуемого натяжения гусениц и направления их во время движения транспортера-тягача. Они расположены на кормовой части транспортера-тягача.


Утанавливается на малой оси кривошипа (коленчатая ось), на двух шарикоподшипниках. Натяженин гусениц осущетсвляется поворотом коленчатей оси в кроншейне, приваренном к борту рамы транспортера-тягача. Для этого на шлицевом хвостовике большой оси с помошью корончатой гайки закреплена вилка, в отверстиях которой вращается палец, выполняющий роль гайки натяжного винта.

Натяжной винт закреплен в шаровой опоре, установленной в кронштейне, ввареном в днище рамы. При вращении винта вилка и коленчатая ось поворачиваются, перемещая напрвляющее колесо вперед или назад.
